Roda pemandu bantalan ulir eksternal







Definisi yang komprehensif

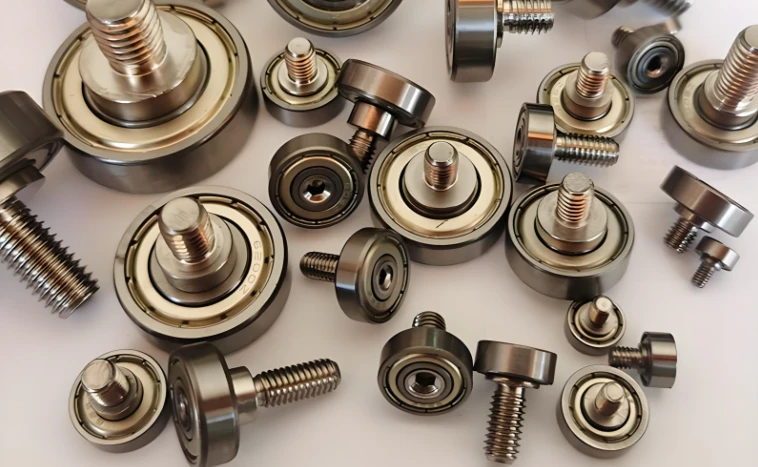

Katrol pemandu bantalan ulir eksternal adalah katrol dengan ulir pemasangannya sendiri dan bantalan di dalamnya. Perangkat ini dipasang dan diamankan dengan cepat melalui thread eksternalnya sendiri dan memberikan panduan-gesekan rendah dan lancar.



Kita bisa memahaminya dengan membongkar namanya:
1. Roda Panduan: Bagian fungsional inti. Ini adalah roda yang memandu, menopang suatu benda (seperti ikat pinggang, tali, kawat, rantai, atau permukaan lainnya) sepanjang jalur tertentu dan mengubah arah pergerakan. Peran utamanya adalah mengurangi gesekan dan keausan.


2. Bantalan: bagian struktural inti. Di dalam roda pemandu, sebuah bantalan (biasanya bantalan bola dalam alur) terintegrasi. Hal ini memungkinkan roda berputar dengan sangat lancar dan dengan hambatan rendah. Roda tanpa bantalan dapat menjadi sangat melelahkan dan rentan terhadap keausan.


3. Benang jantan: bagian pemasangan inti. Berbeda dengan roda biasa yang dipasang dengan poros dan penjepit, roda ini tidak memiliki lubang mulus di tengahnya, melainkan bagian dari ulir jantan. Hal ini memungkinkannya untuk disekrup langsung ke dudukan atau braket dengan ulir internal seperti sekrup.



Fitur dan keunggulan utama

1. Instalasi mudah

tidak diperlukan poros, kopling, atau pengencang tambahan yang rumit, cukup kencangkan, sehingga sangat menyederhanakan proses perakitan.

2. Menghemat ruang

Desain terintegrasinya sangat kompak dan cocok untuk acara dengan ruang terbatas.

3. Tinggi Dapat Disesuaikan

Putar untuk{0}}menyempurnakan jangkauan dan posisi roda untuk penyelarasan dan pengencangan yang tepat.

4. Perawatan yang mudah

bila perlu diganti, cukup buka tutup yang lama dan ganti dengan yang baru.

5. Pengoperasian yang lancar

Bantalan{0}}yang terpasang memastikan putaran yang mulus dan kebisingan yang rendah.





Detail struktural

Roda pemandu bantalan ulir eksternal biasanya terdiri dari bagian-bagian berikut

Badan roda

Biasanya terbuat dari plastik rekayasa (seperti nilon, poliasetal POM), baja tahan karat, tembaga atau baja karbon, lapisan luarnya dapat dibungkus dengan karet atau poliuretan untuk meningkatkan gesekan atau melindungi objek yang dipandu.

01

Bantalan

Intinya adalah bantalan bola dalam alur, dengan bola baja halus dan sangkar di dalamnya, dan alur presisi di cincin bagian dalam dan luar.

02

Batang berulir eksternal

Dipasang pada cincin bagian dalam bantalan, biasanya terbuat dari baja tahan karat atau baja karbon dan permukaannya diberi perlakuan (seperti galvanis) untuk mencegah karat.

03

Penutup debu

Banyak model bantalan memiliki penutup segel karet atau logam di kedua sisinya (seperti model RS atau 2RS) untuk mencegah masuknya debu dan kotoran dan memperpanjang masa pakai.

04






Skenario aplikasi umum


Komponen ini banyak digunakan pada peralatan otomasi dan mesin presisi yang memerlukan gerak linier, bimbingan, dan tegangan

01/

pencetak 3D:Digunakan untuk memandu dan mendukung timing belt, ini adalah bagian yang sangat umum pada printer 3D.

02/

mesin CNC: kabel pemandu, selang, atau garis pengukur.

03/

Peralatan otomasi:Di jalur perakitan, lengan robot, untuk memandu sabuk, rantai, atau tali kawat.

04/

Peralatan kantor:seperti mesin fotokopi dan panduan transfer kertas di printer.

05/

Mesin tekstil:benang pemandu.

06/

Peralatan olahraga:kabel pemandu.







Bagaimana cara memilih?



Saat Anda perlu memilih roda pemandu jenis ini, Anda perlu mempertimbangkan parameter utama berikut:


 Diameter luar: Diameter roda itu sendiri.


 Diameter dalam/diameter lubang: mengacu pada diameter lubang bantalan internal, yang menentukan diameter batang berulir yang digunakan (tetapi komponen ini dilengkapi dengan batang berulirnya sendiri, jadi parameter ini lebih merupakan referensi struktural).


 Spesifikasi ulir: Ini adalah parameter terpenting, seperti M4, M5, M6, M8, dll., yang harus sesuai dengan lubang ulir di lokasi pemasangan.



 Panjang Keseluruhan: Panjang dari ujung roda sampai ujung batang berulir.


 Bahan bodi roda: Pilih berdasarkan beban, kecepatan, dan lingkungan kerja (seperti apakah diperlukan ketahanan terhadap korosi dan anti-statis).


 Jenis bantalan: bantalan biasa atau bantalan dengan cincin tertutup (bantalan tertutup lebih cocok untuk lingkungan berdebu).




Singkatnya, roda pemandu bantalan berulir eksternal adalah komponen standar dengan desain cerdas dan fungsi terintegrasi. Ini mengintegrasikan fungsi mengemudi, mendukung dan memperbaiki menjadi satu, memberikan kenyamanan dan keandalan yang luar biasa untuk desain mekanis modern.





productcate-457-320productcate-273-255



TIDAK. Sekrup baja tahan karat barang

Benang

Diameter

Batin

Diameter

Luar

Diameter

 Lebar

melangkah

tinggi

 Panjang

Dapat dipertukarkan

dengan MISUMI
GCr15 Baja tahan karat M d D W C L
1 673C1L4M3 S673C1L4M3 M3 3 6 2.5 1 4 NTBG6-4
2 673C1L6M3 S673C1L6M3 M3 3 6 2.5 1 6 NTBG6-6
3 675C1L5M3 S675C1L5M3 M3 5 8 2.5 1 5 NTBG8-5
4 675C1L8M3 S675C1L8M3 M3 5 8 2.5 1 8 NTBG8-8
5 683C1L4M3 S683C1L4M3 M3 3 7 3 1 4 NTBG7-4
6 683C2L4M3 S683C2L4M3 M3 3 7 3 2 4
7 683C1L6M3 S683C1L6M3 M3 3 7 3 1 6 NTBG7-6
8 693C1L5M4 S693C1L5M4 M4 3 8 4 1 5
9 623C1L5M4 S623C1L5M4 M4 3 10 4 1 5
10 684C1L5M4 S684C1L5M4 M4 4 9 4 1 5 NTBG9-5
11 684C1.5L5M4 S684C1.5L5M4 M4 4 9 4 1.5 5
12 684C1L8M4 S684C1L8M4 M4 4 9 4 1 8 NTBG9-8
13 Ganda 684C4L8M4 Ganda S684C4L8M6 M6 4 9 8 4 8
14 694C1L5M4 S694C1L5M4 M4 4 11 4 1 5
15 694C1L5M6 S694C1L5M6 M6 4 11 4 1 5
16 694C1L8M4 S694C1L8M4 M4 4 11 4 1 8
17 695C1.5L5M4 S695C1.5L5M4 M4 5 13 4 1.5 5
18 695C1L5M4 S695C1L5M4 M4 5 13 5 1 5
19 695C1L6M4 S695C1L6M4 M4 5 13 5 1 6
20 695C1L8M4 S695C1L8M4 M4 5 13 5 1 8
21 695C2L6M5 S695C2L6M5 M5 5 13 5 2 6
22 696C2L8M6 S695C2L8M6 M6 5 13 5 2 8
23 695C3L8M6 S695C3L8M6 M6 5 13 5 3 8
24 624C1L5M4 S624C1L5M4 M4 4 13 5 1 5 NTBG13-5
25 624C1L6M4 S624C1L6M4 M4 4 13 5 1 6
26 624C1L8M4 S624C1L8M4 M4 4 13 5 1 8 NTBG13-8
27 604C1L5M4 S604C1L5M4 M4 4 12 4 1 5
28 604C1L5M6 S604C1L5M6 M6 4 12 4 1 5
29 604C1L8M4 S604C1L8M4 M4 4 12 4 1 8
30 625C1L6M4 S625C1L6M4 M4 5 16 5 1 6
31 685C1L5M4 S685C1L5M4 M4 5 11 5 1 5
32 685C1L6M4 S685C1L6M4 M4 5 11 5 1 6
33 685C2L6M5 S685C2L6M5 M5 5 11 5 2 6
34 685C2L8M6 S685C2L8M6 M6 5 11 5 2 8
35 685C3L8M6 S685C3L8M6 M6 5 11 5 3 8
36 605C1L5M4 S605C1L5M4 M4 5 14 5 1 5
37 605C1L6M4 S605C1L6M4 M4 5 14 5 1 6
38 605C2L6M5 S605C2L6M5 M5 5 14 5 2 6
39 605C2L8M6 S605C2L8M6 M6 5 14 5 2 8
40 625C1L5M4 S625C1L5M4 M6 5 14 5 3 8
41 625C1L6M6 S625C1L6M6 M4 5 16 5 1 5
42 625C1L8M4 S625C1L8M4 M4 5 16 5 1 6 NTBG16-5
43 625C2L6M5 S625C2L6M5 M4 5 16 5 1 8
44 625C2L8M6 S625C2L8M6 M5 5 16 5 2 6 NTBG16-8
45 625C2L8M6 S625C2L8M6 M6 5 16 5 2 8
46 625C3L8M6 S625C3L8M6 M6 5 16 5 3 8
47 686C1L8M6 S686C1L8M6 M6 6 13 5 1 8
48 686C1.5L8M6 S686C1.5L8M6 M6 6 13 5 1.5 8
49 686C2L8M6 S686C2L8M6 M6 6 13 5 2 8
50 686C3L8M6 S686C3L8M6 M6 6 13 5 3 8
51 696C1L8M6 S696C1L8M6 M6 6 15 5 1 8
52 696C1.5L8M6 S696C1.5L8M6 M6 6 15 5 1.5 8
53 696C2L8M6 S696C2L8M6 M6 6 15 5 2 8
54 696C3L8M6 S696C3L8M6 M6 6 15 5 3 8
55 696C4L8M6 S696C4L8M6 M6 6 15 5 4 8
56 Ganda 696C4L8M6 S696C4L8M6 ganda M6 6 15 5 4 8
57 688C1L8M6 S688C1L8M6 M6 6 16 5 1 8
58 688C2L8M6 S688C2L8M6 M6 6 16 4 2 8
59 606C1L8M6 S606C1L8M6 M6 6 17 4 1 8
60 606C2L8M6 S606C2L8M6 M6 6 17 6 2 8
61 606C2.5L8M6 S606C2.5L8M6 M6 6 17 6 2.5 8
62 606C3L8M6 S606C3L8M6 M6 6 17 6 3 8
63 606C4L8M6 S606C4L8M6 M6 6 17 6 4 8
64 606C5L8M6 S606C5L8M6 M6 6 17 6 5 8
65 606C5L10M6 S606C5L10M6 M6 6 17 6 5 10
66 606C1L12M6 S606C1L12M6 M6 6 17 6 1 12
67 606C2.5L12M6 S606C2.5L12M6 M6 6 17 6 2.5 12
68 606C13L10M6 S606C13L10M6 M6 6 17 6 13 10
69 626C1L8M6 S626C1L8M6 M6 6 19 6 1 8 NTBG19-8
70 626C2L8M6 S626C2L8M6 M6 6 19 6 2 8
71 626C2.5L8M6 S626C2.5L8M6 M6 6 19 6 2.5 8
72 626C3L8M6 S626C3L8M6 M6 6 19 6 3 8
73 626C4L8M6 S626C4L8M6 M6 6 19 6 4 8
74 626C5L8M6 S626C5L8M6 M6 6 19 6 5 8
75 626C5L10M6 S626C5L10M6 M6 6 19 6 5 10
76 626C1L12M6 S626C1L12M6 M6 6 19 6 1 12 NTBG19-12
77 626C2.5L12M6 S626C2.5L12M6 M6 6 19 6 2.5 12
78 626C13L10M6 S626C13L10M6 M6 6 19 6 13 10
79 608C1L8M6 S608C1L8M6 M6 8 22 7 1 8 NTBG22-8
80 608C1.5L8M6 S608C1.5L8M6 M6 8 22 7 1.5 8
81 608C2L8M6 S608C2L8M6 M6 8 22 7 2 8
82 608C2.5L8M6 S608C2.5L8M6 M6 8 22 7 2.5 8
83 608C3L8M6 S608C3L8M6 M6 8 22 7 3 8
84 608C4L10M6 S608C4L10M6 M6 8 22 7 4 10
85 608C4.5L10M8 S608C4.5L10M8 M8 8 22 7 4.5 10
86 608C1L12M6 S608C1L12M6 M6 8 22 7 1 12 NTBG22-12
87 608C1.5L12M6 S608C1.5L12M6 M6 8 22 7 1.5 12
88 608C3L12M6 S608C3L12M6 M6 8 22 7 3 12
89 688C2L8M6 S688C2L8M6 M6 8 24 8 2 8
90 6000C2L8M6 S6000C2L8M6 M6 10 26 8 2 8
91 6000C2.5L8M6 S6000C2.5L8M6 M6 10 26 8 2.5 8 NTBG26-8
92 6000C2.5L12M6 S6000C2.5L12M6 M6 10 26 8 2.5 12 NTBG26-12
93 6000C2.5L10M8 S6000C2.5L10M8 M8 10 26 8 2.5 10
94 6200C2L8M6 S6200C2L8M6 M6 10 30 9 2 8 NTBG30-8
95 6200C2L12M6 S6200C2L12M6 M6 10 30 9 2 12 NTBG30-12
96 6200C2.5L12M6 S6200C2.5L12M6 M6 10 30 9 2.5 12
97 6200C4.5L10M8 S6200C4.5L10M8 M8 10 30 9 4.5 10
98 6200C5L10M8 S6200C5L10M8 M8 10 30 9 5 10
99 6200C3.5L12M8 S6200C3.5L12M8 M8 10 30 9 3.5 12
100 6001C4L12M10 S6001C4L12M10 M10 12 28 8 4 12
101 6001C6L12M10 S6001C6L12M10 M10 12 28 8 6 12
102 6002C5L12M10 S6002C5L12M10 M10 15 32 9 5 12
103 6002C2.5L12M10 S6002C2.5L12M10 M10 15 32 9 2.5 12 NTBG32-12
104 6002C2.5L20M10 S6002C2.5L20M10 M10 15 32 9 2.5 20 NTBG32-20
105 6202C3L12M10 S6202C3L12M10 M10 15 35 11 3 12 NTBG35-12
106 6202C4L12M10 S6202C4L12M10 M10 15 35 11 4 12
107 6202C3L20M10 S6202C3L20M10 M10 15 35 11 3 20 NTBG35-20
108 6202C8L12M10 S6202C8L12M10 M10 15 35 11 8 12
109 6203C3L12M10 S6203C3L12M10 M10 17 40 11 3 12
110 62O3C3L20M10 S6203C3L20M10 M10 17 40 11 3 20
111 6203C5L12M10 S6203C5L12M10 M10 17 40 12 5 12
112 6203C6L14M12 S6203C6L14M12 M12 17 40 12 6 14
113 6904C2.5L12M10 S6904C2.5L12M10 M10 20 37 9 2.5 12 NTBG37-12
114 6904C2.5L20M10 S6904C2.5L20M10 M10 20 37 9 2,5 20 NTBG37-20
115 6004C5L12M10 S6004C5L12M10 M10 20 40 12 5 12
116 6204C3L12M10 S6204C3L12M10 M10 20 47 14 3 12 NTBG47-12
117 6204C3L20M10 S6204C3L20M10 M10 20 47 14 3 20 NTBG47-20
118 6204C7.5L12M10 S6204C7.5L12M10 M10 20 47 14 7.5 12
119 6205C3L12M10 S6205C3L12M10 M10 25 52 15 3 12 NTBG52-12
120 6205C3L20M10 S6205C3L20M10 M10 25 52 15 3 20 NTBG52-20
121 6205C3L40M10 S6205C3L40M10 M10 25 52 15 3 40
