BANTALAN ROL JARUM SERI K

Rumah/Produk/ BANTALAN ROL JARUM/BANTALAN ROL JARUM SERI K
Klasifikasi produk

BANTALAN ROL JARUM SERI K



Apa itu bantalan rol jarum seri K?





Bantalan rol jarum seri K adalah bantalan rol jarum lengkap tanpa cincin bagian dalam, yang merupakan jenis bantalan rol jarum radial. Penamaannya mengikuti kode standar INA Jerman (Schaeffler Group).

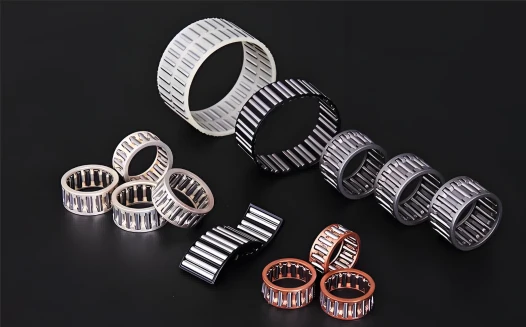

                                 productcate-526-327

Struktur dan fitur inti





Tidak ada desain cincin bagian dalam



 Gunakan langsung permukaan jurnal sebagai jalur balap (poros perlu dikeraskan dan digiling hingga Ra Kurang dari atau sama dengan 0,2μm).



 Menghemat ruang aksial dan cocok untuk skenario dengan dimensi pemasangan radial yang sangat terbatas

01

Rol jarum lengkap

 Tanpa sangkar, rol jarum mengisi jalur balap, menyediakan jumlah maksimum elemen penggulung.

 Keuntungan: kapasitas beban radial yang sangat tinggi (30%~50% lebih tinggi dari bantalan berukuran sama dengan sangkar).

 Kekurangan: batas kecepatan yang lebih rendah (karena peningkatan gesekan elemen bergulir).

02

Cincin luar dengan rusuk ganda

 Cincin luar memiliki rusuk kaku (flensa) di kedua sisi untuk posisi aksial rol jarum.

 Tinggi rusuk biasanya kurang dari atau sama dengan diameter rol jarum, sehingga memastikan desain yang kompak

03

Analisis kode tipikal (mengambil seri INA K sebagai contoh)

K AB×CD×EF
 AB: Kode diameter dalam (diameter dalam sebenarnya d=AB mm)
 CD: Diameter luar D (mm)
 EF: Lebar B (mm)
*Contoh: K 20×26×20 → d=20mm, D=26mm, B=20mm*

04



Keuntungan Inti





Ciri



Menjelaskan


Kapasitas muatan ultra-tinggi Rol jarum lengkap + desain rol berdiameter kecil, kapasitas beban per satuan luas jauh melebihi bantalan bola dalam alur
Bagian radial yang sangat-tipis Ketebalan dinding hanya 1~3mm, cocok untuk ruang sempit (seperti ujung kecil batang penghubung, rumah gear box)
Kekakuan tinggi

Transmisi gaya kontak saluran, deformasi kecil dan stabilitas dukungan yang baik.


Ekonomis

Tidak adanya cincin bagian dalam mengurangi biaya produksi, dan menggunakan poros sebagai jalur balap menghemat material.







Skenario aplikasi yang umum



1752652140391

Mesin mobil

 Bantalan pin piston, ujung kecil batang penghubung, penyangga roda gigi transmisi

1752652458720

Peredam industri

 Dukungan roda gigi planet, ujung poros keluaran mengambang (seperti peredam sambungan robot)

1752652601783

Pompa/motor hidrolik

 Penopang poros engkol atau poros eksentrik (seperti pompa pendorong

1752652845256

Peralatan Rumah Tangga

 Gearbox perkakas listrik, poros engkol kompresor.

1752652994169

Luar angkasa

 Engsel aktuator, mekanisme penutup (diperlukan bahan/pelapis khusus)









Titik pemilihan dan pemasangan



1. Persyaratan Sumbu (Kritis!)

Kekerasan: Lebih besar dari atau sama dengan 58 HRC (baja yang dikeraskan).

Kekasaran: Ra Kurang dari atau sama dengan 0,2 μm (cermin tanah).

Toleransi: direkomendasikan k5/m6 (kesesuaian interferensi memastikan poros sebagai jalur balap tidak resah).

2. Catatan Instalasi

Koaksialitas poros dan lubang dudukan bantalan harus dipastikan (kesalahan kurang dari atau sama dengan 0,05 mm).

Bersihkan jalur balap sebelum pemasangan untuk menghindari partikel masuk dan menyebabkan kegagalan dini.

Gunakan metode pemasangan dingin (panaskan dudukan bantalan hingga 80~100 derajat), dan jangan memalu cincin luar

3. Persyaratan pelumasan

Pelumasan yang disukai adalah gemuk lithium bertekanan ekstrim (NLGI Grade 2) atau oli sirkulasi.

Volume pengisian awal menyumbang 30%~50% dari ruang internal dan diisi ulang secara berkala.



Mode kegagalan umum dan pencegahannya

Fenomena kegagalan



Analisis Penyebab



Tindakan pencegahan



Keausan poros



Kekerasan poros tidak mencukupi/kekasaran melebihi standar



Kontrol secara ketat kualitas pemrosesan poros



Fraktur roller



Kemiringan pemasangan atau dampak beban berlebih



Pastikan koaksialitas dan hindari kelebihan beban



Retak pada flensa



Gaya aksial yang berlebihan (desain tabu!)



Hanya menanggung beban radial, diperlukan cincin penahan aksial



Sintering kegagalan pelumasan



Pengeringan minyak atau kontaminasi



Perawatan rutin, disegel dan tahan debu







Tabel parameter bantalan rol jarum seri K

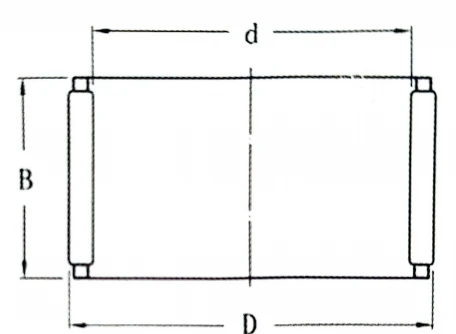

 BANTALAN ROL JARUM SERI K                                                                                productcate-456-334





Bantalan TIDAK. Dimensi (mm) Berat (g)   Bantalan TIDAK. Dimensi (mm) Berat (g)
d D B d D B
K10*13*10 10 13 10 1.60   K18*25*22 18 25 22 23.00
K10*13*13 10 13 13 2.30 K18*23*13 19 23 13 8.00
K10*13"16 10 13 16 2.90 K19*23*17 19 23 17 11.00
K10*14*10 10 14 10 2.50 K20*24*10 20 24 10 6.50
K10*14*13 10 14 13 4.60 K20*24*13 Z0 24 13 9.00
K10*16*12 10 16 12 5.50 K20*24"17 20 24 17 12.00
K12*15*10 12 15 10 1.90 K20*26'12 20 26 12 11.00
K12*15*13 12 15 13 2.30 K20*26*13 20 26 13 12.00
K12*16*13 12 16 13 3.40 K20*26*17 20 26 17 16.00
K12*17*13 12 17 13 4.90 K20*26*20 20 26 20 19.00
K12*18*12 12 18 12 5.00 K20*28*16 20 28 16 20.00
K14*18"10 14 18 10 4.00 K20*28*20 20 28 20 27.00
K14*18*13 14 18 13 6.50 K20*28*25 20 28 25 32.00
K14*18*15 14 18 15 7.30 K20*30*30 20 30 30 49.00
K14*18*17 14 18 17 8.00 K21*25*13 21 2S 13 9.00
K14*20*12 14 20 12 8.50 K22*26*10 22 26 10 7.50
K15*18*17 15 18 17 4.60 K22*26*13 22 26 13 9.50
K15*19"10 15 19 10 5.00 K22*26*17 22 26 17 12.00
K15*19*13 15 19 13 7.00 K22*28*17 22 28 17 18.00
K15*19*17 15 19 17 8.80 K22*29*16 22 29 16 16.00
K15*20*13 15 20 13 8.90 K22*30*15 22 30 ADALAH 18.00
K15*21"15 15 21 15 11.00 K22*32*24 22 32 24 43.00
K15*21*21 ADALAH 21 21 17.00 K23*35*16 23 3S 16 29.00
K16*20*10 16 20 10 5.50 K24*28*10 24 26 10 8.50
K16*20*13 16 20 13 7.50 K24*28*13 24 28 13 10.00
K16*20*17 16 20 17 10.00 K24*28*17 24 28 17 13.00
K16*22*12 16 22 12 10.00 K24*30*17 24 30 17 19.00
K16*22*16 16 22 16 12.00 K25*29*10 25 29 10 8.50
K16*22*20 16 22 20 17.00 K25*23*13 2S 29 13 11.00
K16*24*20 16 24 20 22.00 K25*29*17 25 29 17 14.00
K17*21*10 17 21 10 5.50 K25*30*17 25 30 17 16.00
K17*21*13 17 21 13 6.50 K25*30*20 25 30 20 18.00
K17*21*17 17 21 17 9.50 K25*31*17 25 31 17 19.00
K18*22*10 18 22 10 6.00 K25*31*21 25 31 21 20.00
K18*22*13 18 22 13 8.00 K25*32*16 25 32 16 21.oo
K18*2Z*17 18 22 17 11.00 K25*33*20 25 33 20 33.00
K18*24*12 18 24 12 12.00 K25*33*24 25 33 24 39.00
K18*24*13 18 24 13 13.00 K25*35*30 25 35 30 65.00
K18*24*20 18 24 20 18.00 K26*30*13 26 30 13 11.00

Bantalan TIDAK. Dimensi (mm) Berat (g)   Bantalan TIDAK. Dimensi (mm) Berat (g)
d D B d D B
K26"30*17 26 30 17 15.00 K40*45*17 40 45 17 31.00
K28*33*13 28 33 13 13.00 K40*45*27 40 45 27 36.00
K28*33*17 28 33 17 17.00 K40*47*18 40 47 18 39.00
K28*34*17 28 34 17 24.00 K40*47*20 40 47 20 42.00
K28*35*16 28 35 16 24.00 K40*48*20 40 48 20 49.00
K28*35*18 28 35 18 27.00 K42*47*13 42 47 13 18.00
K28*40*25 28 40 25 70.00 K42*47*17 42 47 17 32.00
K30*34*13 30 34 13 14.00 K42*50*20 42 50 20 53.00
K30*35*13 30 35 13 14.00 K43*48*17 43 48 17 30.00
K30*35*17 30 35 17 19.00 K43*48*27 43 48 27 50.00
K30*35*27 30 35 27 30.00 K45*50*17 45 50 17 34.00
K30*37*16 30 37 16 37.00 K45*50*27 45 50 27 41.00
K30*37*18 30 37 18 30.00 K45*52*18 45 52 18 42.00
K30*40*18 30 40 18 48.00 K45*53*20 45 53 20 55.00
K30*40*30 30 40 30 73.00 K4S*53*21 45 53 21 60.00
K32*38*13 32 37 13 18.00 K45*53*28 45 53 28 81.00
K32*37*17 32 37 17 19.00 K45*59*18 45 59 18 72.00
K32*37*27 32 37 27 30.00 K45*59*32 45 59 32 148.00
K32*38*20 32 38 20 30.00 K47*52*17 47 52 17 35.00
K32*39*16 32 39 16 37.00 K47*52*27 47 52 27 51.00
K32*39*18 32 39 18 45.00 K50*55*13.5 50 55 13.5 30.00
K32*40*25 32 40 25 49.00 K50*55*17 50 55 17 35.00
K32*46*32 32 46 32 119.00 K50*55*20 50 55 20 43.00
K35*40*13 35 40 13 19.00 K50*55*30 50 55 30 65.00
K35*40*17 35 40 17 21.00 K50*57*18 50 57 18 47.00
K35*40*25 35 40 25 31.00 K50*58*20 50 58 20 75.00
K35*40*27 35 40 27 39.00 K50*58*25 50 58 25 90.00
K3S*42"16 35 42 16 34.00 K52*57*12 52 57 12 24.00
K35*42*18 35 42 18 34.00 K55*60*20 55 60 20 40.00
K35*42*'20 35 42 20 37.00 K55*60*27 55 60 27 60.00
K35*42*30 35 42 30 67.00 K55*60*30 55 60 30 71.00
K35*45*30 35 45 20 56.00 K55*62*18 55 62 18 52.00
K35*45*30 35 45 30 80.00 K55*63*20 55 63 20 67.00
K37*42*17 37 42 17 22.00 K55*63*25 55 63 25 80.00
K38*43*17 38 43 17 29.00 K55*63*32 55 63 32 102.00
K38*43*27 38 43 27 43.00 K58*65*18 58 65 18 52.00
K38*46*20 38 46 20 47.00 K60*65*20 60 65 20 52.00
K38*46*32 38 46 32 76.00 K60*65*30 60 65 30 77.00
K40*45*13 40 45 13 22.00 K60*68*20 60 68 20 71.00



Sebagai salah satu produsen dan pemasok bantalan rol jarum seri k paling profesional di Cina, kami ditampilkan oleh produk berkualitas dan harga murah. Harap yakinlah untuk grosir bantalan rol jarum seri k murah buatan China di sini dan dapatkan daftar harga dari pabrik kami. Hubungi kami untuk layanan yang disesuaikan.
